Самостоятельный расчет QTH локатора

В эпоху компьютерной техники нет ничего проще определить географические координаты введя QTH локатор в специальной программе. Но тем не менее и нет ничего сложного определить географические координаты QTH локатора, при соответствующей подготовке, в уме или вручную. Разберемся что из себя представляет QTH локатор.

Система QTH локаторов была принята в 1 регионе IARU еще в 1980 году для упрощения записи географических коорднат. Система QTH локаторов позволяет заменить громоздкую запись географических координат на значительно более компактную запись, например KO88BA. Система не лишена недостатков, система QTH локаторов имеет некоторую неточность определения точности месторасположения QTH (до ~4км), но этого вполне достаточно для радиолюбительских целей.

Что из себя представляет QTH локатор

Стандартная запись QTH локатора выглядит например как KO78IR.

Первые две буквы локатора представляют собой БОЛЬШОЙ квадрат. Вся территория мира поделена на 324 (18 в высоту и 18 в ширину) условных больших квадрата со сторонами вдоль географической широты и долготы. Большой квадрат принято обозначать двумя латинским буквами. Размер каждого квадрата не фактические размеры в километрах, поделены они в градусах по широте и долготе. Размеры каждого квадрата одинаковы и составляют 10° по широте и 20° по долготе. Для северного полушария, например для России, это квадраты такие как KO, LO, MО, NO и др. Квадрат представляет собой прямоугольник со сторонами около 1110 км с юга на север и 1250 км с запада на восток.

Большие квадраты AA начинают отсчет на южном полюсе и заканчивается отсчет на северном полюсе буквами RR. Т.е. со 180° меридиана начинается отсчёт с быквы A и далее на восток вдоль параллелей через Гринвич до буквы R.

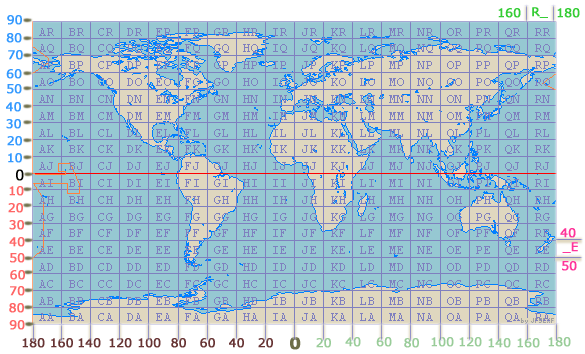

Большие квадраты в системе QTH локаторов

Для обозначения больших квадратов используется 18 букв латинского алфавита с разделением по 10° по широте и 20° по долготе. Такие буквы латинского алфавита как S, T, U, V, W, X, Y, Z в системе больших QTH квадратов не используются! Очевидно, что чем QTH ближе к полюсам, тем секторы становятся меньше по размерам в км по «ширине». На вышеприведённой карте условно все секторы показаны одинаковыми прямоугольными — на самом деле они трапециидальные, а на полюсах треугольные. На самих полюсах можно запросто в 18 шагов пройтись по всем квадратам.
Первая буква большого квадрата указывает на долготу, а вторая буква указывает на широту.

Зная QTH локатор как KO78IR легко определяются координаты большого квадрата. K находится между 20 и 40 градусами восточной долготы (K_) и между 50 и 60 градусами северной широты () — т.е. мы уже знаем что KO88AB это квадрат с началом 20° в.д 50° с.ш. и 40° в.д. 60° с.ш — квадрат довольной большой, но мы сами определили уже приблизительные координаты. Для координат в западном и южных полушариях координаты записывают со знаком минус.

Следом за большим квадратом записывается две цифры, обозначающие более меньшие квадраты внутри большого квадрата. Каждый большой квадрат (в нашем случае квадрат KO) разбивается еще на 100 квадратов также с фиксированными угловыми размерами в 1° по широте и 2° по долготе. Как правило это прямоугольник со сторонами около 110 км с севера на юг и 125 км с востока на запад. Всего 10 квадратов в «высоту» и в «ширину» для каждого большого квадрата. Каждый такой квадрат записывает двумя цифрами. Причём 00 находится в самой западной и самой южной точке сектора. Всего на весь мир получается 32400 таких квадратов, часто такую сетку квадратов называют grid location, например KO88.

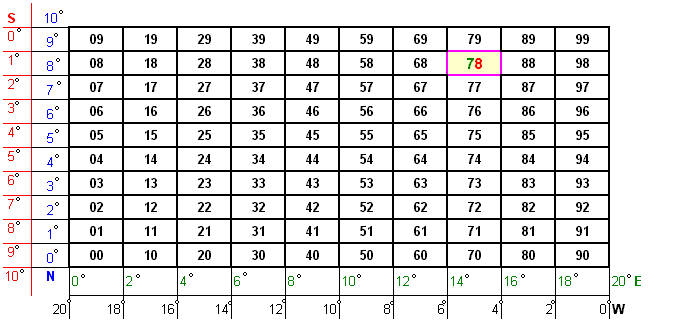

Grid QTH loc

При определении QTH локатора и координат для западного и южного полушарий необходимо помнить что градусы считаются со знаком минус, т.е. «наоборот» (в таблице градусы соответственно даны синим для северного полушария — N , красным для южного — S , зелёным для восточного — E и чёрным для западного — W).

Зная локатор как KO78IR мы уже можем определить, что большой квадрат KO берет начало в точке 50°с.ш. 20°в.д. А вот 78 квадрат находится внутри большого квадрата KO, где первая цифра привязана к долготе, а вторая к широте. Следовательно для квадрата 78 внутри большого квадрата KO добавить к началу координат 14° по долготе и 8° по широте. Для квадрата KO78 мы имеем 50+8 = 58°с.ш. 20°+14° = 34°в.д. Как видите координаты становятся уже более точными. Необходимо помнить что для южного и западного полушария значения необходимо прибавлять в как бы в перевернутом виде, т.е. для квадрата 78 южном и западном полушарии надо к минусовым значениям еще отнять (минус на минус дает плюс!) еще 4° по долготе и 1° по широте.

Следующими значениями (5 и 6 знак) в QTH локаторе указываются еще две буквы, как вы уже догадываетесь, это еще одна сетка квадратов внутри уже малого квадрата с фиксированными угловыми размерами в 2.5 минуты по широте и 5 минут по долготе, т.е. 24 квадрата в высоту и 24 квадрата в ширину. В такой системе получается прямоугольник со сторонами около 4.6 км с севера на юг и 5.2 км с востока на запад. Такие малые квадраты уже обозначаются двойными латинскими буквами в зависимости от месторасположения и привязывают к предыдущему большему квадрату. Причём в обозначении уже используются буквы от A до X, а вот Y и Z не используются. Точка AA находится в самой нижней и самой левой точке большого квадрата, а XX — в самой верхней и самой правой части большого квадрата.

Всего на весь мир получается уже 18 662 400 малых квадратов! Первая буква маленького квадрата привязана к долготе, а вторая к широте и необходимо учитывать градусы со знаком минус для западного и южного полушарий (на схеме ниже даны чёрным и красным цветом)

Вернемся к нашему локатору KO78IR, где KO78 мы уже определили что начало координат будет 58°с.ш. 34 в.д. Продолжаем подсчет, в данном случае для IR необходимо прибавить 45′ по долготе и 42,5′ по широте, т.е. KO78IR получается 58°42,5′ с.ш. 34°40′ в.д.

Если есть необходимость расчета расстояния между двумя QTH локаторами или азимут направления, то делается это по формулам используя географические координаты при этом градусы координат необходимо перевести в десятичные единицы. Такой расчет уже более сложен, но легко автоматизируется. Например файл EXcel ниже может рассчитать координаты QTH локатора, расстояние между двумя точками и направление азимута. Для использования Excel файла необходимо включить выполнение макросов внутри файла.

Расчет QTH loc в Excel
