Как определить волновое сопротивления кабеля

Иногда в руки попадается немаркированный коаксиальный кабель. Что бы определить его волновое сопротивление можно воспользовться антенным анализатором RigExpert или любым другим noname.

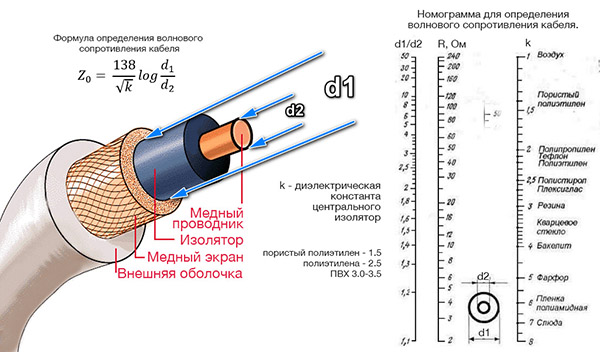

Для определения волнового сопротивления достаточно штангельциркуля и калькулятора.

К примеру есть кабель RG-213 с диаметром центральной жилы 2.7мм и диаметром изолятора 7.5мм из пористого полиэтилена (1.5).

Подставляем значения в формулу (log(7.5мм/2.7мм)/sqrt(1.5))*138 Ом = 49.9 Ом
