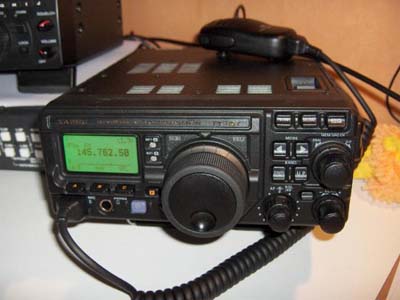

Вседиапазонный трансивер Yaesu FY-897

Вслед за FT-817 Yaesu предложила FT-897, который имеет выходную мощность 100 Вт на КВ-диапазонах (160-6 м), 50 Вт на 2-метровом и 20 Вт на 70-сантиметровом диапазонах. По своим габаритам (81x200x262 мм) этот трансивер немного больше FT-817. Выполненный в армейском стиле корпус довольно массивного (3,9 кг) трансивера выглядит очень прочным. Поражает число функций, которые можно выбрать с помощью четырех ручек, 15 кнопок и ЖК-дисплея. Достичь этого удалось за счет многофункциональности большинства органов управления. Например, кратковременное нажатие клавиши F активизирует ручку MEM/VFO СН выбора одного из 17 меню для трех многофункциональных клавиш, расположенных непосредственно под ЖК- дисплеем.

Для многих функций существуют подменю установки параметра функции. Удержание в нажатом состоянии клавиши F в течение одной секунды вызывает переход в режим меню, в котором ручкой MEM/VFO СН возможен выбор среди 91 меню, во многом определяющих работу трансивера, включая функции ряда ручек и кнопок. Светодиоды индицируют состояние аккумулятора, настройки на телеграфный сигнал, режима передачи или занятого канала и включения системы DSP Индикатор телеграфной настройки подмигивает в такт принимаемому телеграфному сигналу в том случае, когда последний точно попадает в середину полосы пропускания по ПЧ Кому-то такая индикация может показаться игрушкой, но она позволяет не потерять принимаемую станцию при включении узкополосного фильтра, например, замечательного 60-герцового DSP-фильтра. Великолепное решение для телеграфистов.

Очень удобна ручка настройки по частоте В режиме VFO можно установить грубую перестройку по частоте с шагом 10 Гц или точную (приблизительно 1 Гц) Ручкой MEM/VFO СН можно установить различный шаг перестройки между каналами для каждого режима. По умолчанию для режима SSB шаг составляет 2,5 кГц. При обнаружении сигнала можно точно подстроиться на его частоту ручкой настройки. Ручка CLAR служит элементом управления расстройкой в режиме приема (RIT), и, кроме того, позволяет изменять полосу пропускания по ПЧ Обе функции активизируются маленькой кнопкой без надписи, которая расположена вверху, слева от указанной ручки Кратковременное нажатие на кнопку включает режим расстройки, а нажатие на нее в течение 1 с вызывает переключение в режим изменения полосы пропускания по ПЧ. Эти функции могут использоваться одновременно, но на дисплее в любой момент времени отображается состояние только одной из них.

Некоторые разъемы, доступ к которым осуществляется с задней панели, смонтированы на шасси, и в силу этого они оказались слегка углубленными (9,5-миллиметровые разъемы АСС, KEY и EXT SPKR углублены на 5 мм, а 13-миллиметровые CAT/ LINEAR и DATA — на 8 мм). Такое решение обеспечивает малую механическую нагрузку на применяемые соединители, но накладывает ограничения на их внешний диаметр. На задней панели установлен и разъем CAT, который используется для управления внешним усилителем мощности или автоматическим тюнером.

Разумеется, в трансивере имеется два VFO — А и В, информация о частотах настройки которых запоминается для каждого из диапазонов Например, можно просто использовать для хранения частот настройки в телеграфных участках память VFO А, а в телефонных — VFO В Более сложным вариантом станет работа через спутники на различных диапазонах. При работе сплитом передача ведется на частоте VFO А, а прием — на частоте VFO В. Система ячеек памяти трансивера FT-897 включает в себя банк быстрой памяти (QMB), 200 обычных ячеек памяти, ячейки «домашнего канала» и память смарт-поиска QMB позволяет быстро запомнить оперативную информацию об одной частоте. Вызов этой частоты осуществляется через меню многофункциональный ряд С. После вызова частота может быть занесена в обычную память.

Обычная память может хранить информацию как об одиночных, так и о сплит-частотах. Ячейки могут быть снабжены буквенно-цифровыми обозначениями. Для упрощения управления ячейками их можно сгруппировать. Каждая из четырех ячеек памяти «домашнего канала» (по одной для диапазонов KB, 6 м, 2 м и 70 см) может хранить данные о частоте, режиме работы, CTCSS, DCS и репитерном разносе. Результаты цикла смарт-поиска сохраняются в банке памяти с 50 ячейками Функция программируемого сканирования по ячейкам использует другие пять пар памятей (от М-Р1L/M-P1U до M-P5L/M-P5U).

Возможность питания от аккумуляторных батарей является одной из наиболее привлекательных черт рассматриваемого трансивера. Удалив нижнюю крышку, оператор получает доступ к отсеку, в котором могут быть установлены две аккумуляторные батареи или импульсный блок питания от сети переменного тока напряжением 120 В. Каждая из батарей типа FNB-78 (13,2 В, 4,5 А ч) обеспечивает работу трансивера в режиме приема на протяжении примерно четырех часов. Зарядка также длится около четырех часов. Подключаемое кабелем зарядное устройство способно заряжать аккумуляторы только поочередно Это устройство представляет собой преобразователь постоянного тока с выходным напряжением 16,5 В, который может питаться от источника напряжением 12 или 24 В.

Блок питания от сети снабжен собственным выключателем Инструкция по эксплуатации указывает на необходимость соблюдения определенной последовательности при работе с трансивером.
Экземпляры трансивера FT-897, протестированные в лаборатории ARRL, успешно выдержали испытания. Они имеют довольно высокие параметры среди 100-ваттных трансиверов стоимостью менее 1000 USD (цена указана без дополнительного фильтра).

Нельзя не упомянуть о других привлекательных возможностях трансивера FT-897 — Dual Watch — обеспечивает периодическое переключение при приеме с частоты одного VFO на частоту другого, причем при этом возможно и переключение режима работы;
— сканирование приоритетного канала (очень похожа на Dual Watch) — при приеме на частоте VFO или на частоте, занесенной в ячейку памяти, периодически проверяется канал, параметры которого хранятся в ячейке памяти М-001,
— проведение тренировок по приему телеграфных сигналов — генерируются случайные 5-значные буквенные или буквенно-цифровые группы символов,
— маяк — обеспечивается периодическая передача записанного в память текста с интервалами до 255 с;
— подсветка ЖК-дисплея — различными цветами может отображаться статус многих параметров — ARTS, диапазона, банков памяти, режима настройки и показаний измерительного прибора;
— панорамный индикатор — позволяет следить за активностью в эфире в полосе частот, примыкающих к частоте настройки приемника. В процессе обзора блокируются аудиотракт и S-метр;
— смарт-поиск — сканируется включенный диапазон, и информация о частотах, на которых работают радиостанции, заносится во временную память.

QST, May 2003
