Обзор трансивера ICOM IC-7800

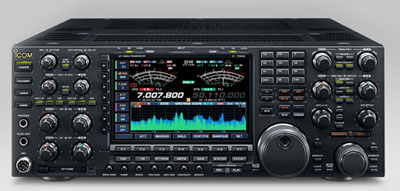

Хит фирмы ICOM — трансивер IC-7800, предназначенный для работы на KB и в диапазоне 6 м, выделяется из общей массы выпускаемых трансиверов во многих отношениях. В первую очередь обращает на себя внимание его цена, больше подходящая приличному автомобилю, чем радиолюбительскому оборудованию. Далее, впечатляют габариты и масса, этот большой и тяжелый аппарат никак не спутаешь с моделями последних лет, демонстрирующими тенденцию к уменьшению размеров. В его корпусе располагаются два высококачественных приемника с DSP, передатчик с выходной мощностью 200 Вт, сетевой блок питания и антенный тюнер. Работой всех этих устройств руководит автоматизированная система управления и отображения информации Обладая внушительной массой 25 кг, IC-7800 оказался на 2,3 кг тяжелее своего предшественника — IC-781.

Первое впечатление об изяществе цветного TFT-дисплея размером по диагонали 178 мм усиливается при его детальном рассмотрении. Формирование изображений осуществляется под управлением одного из четырех используемых в IC-7800 DSP-чипов. В первую очередь, глядя на дисплей, поражаешься виртуальным стрелочным измерительным приборам. Специалистам ICOM в результате значительных усилий по изучению и эмуляции движения подвижной системы стрелочного измерительного прибора удалось получить изображение, создающего почти полную иллюзию реального аналогового измерителя. Только рассматривая дисплей сбоку, можно заметить, что между стрелкой и шкалой нет зазора. Замечательны и другие функции дисплея. В его нижней части может отображаться экран работающего в реальном времени полнофункционального панорамного индикатора. Обзор может осуществляться с помощью любого из двух приемников, что позволяет, например, следить за активностью на диапазоне 10 м во время работы на 20-метровом диапазоне. Ширина обозреваемого спектра может регулироваться, причем центральная частота может оставаться фиксированной или сдвигаться в соответствии с настройкой трансивера. В любом случае курсоры индицируют частоты настроек приемников, если они находятся в пределах диапазона обзора. Возможен также и обзор загруженности эфира в окрестностях частоты передачи. Текстовые надписи пунктов меню часто дополняются графиками регулируемого параметра.

Если дисплей с размером 178 мм кому-то из пользователей покажется все же маловатым, то можно воспользоваться установленным на задней панели разъемом для подключения стандартного компьютерного монитора. Монитор будет дублировать все, что отображает дисплей. Два идентичных высококачественных приемника со специализированными 32-битовыми процессорами цифровой обработки сигнала (DSP) перекрывают диапазон частот от 30 кГц до 60 МГц. Разработчики трансивера уделили особое внимание динамическим параметрам приемников Безусловно, усилия ICOM не пропали даром — например, при тестировании в лаборатории ARRL такой важный параметр как точка пересечения IP3 оказался +37 дБм! Инженер лаборатории ARRL Michael Tracy, KC1SX, отмечает, что в случае значительного прогресса в этой области проверка точки пересечения с помощью имеющегося в лаборатории оборудования станет весьма затруднительной.

Не менее важен для современного высококачественного приемника такой параметр как уровень интермодуляционных искажений 3-го порядка. У IC-7800 он составил 98 дБ на 14,1 МГц при разносе 20 кГц и 89 дБ при разносе 5 кГц, что, вообще говоря, является далеко не рекордным параметром. Однако следует учесть, что этими цифрами характеризуются оба приемника как в пределах любительских диапазонов, так и вне их. Кроме того, при тестировании было получено изумительное значение — 139 дБ ограниченного шумами динамического диапазона по блокированию.

Приемники полностью независимы — каждый из них может быть настроен на любую частоту в пределах рабочего диапазона и подключен к любому из четырех различных антенных портов трансивера. При желании оператор может принимать аудиосигналы с выходов обоих приемников, используя головные стереотелефоны или стереогромкоговорители. Так как оба приемника имеют собственные S-метры, то можно следить за силой принимаемых сигналов и прослушивать их порознь в том случае, когда оператор не в состоянии воспринимать одновременно поступающие иформационные потоки. Можно также объединить звучание приемников в единый канал, задав для каждого необходимые коэффициенты усиления. Встроенный громкоговоритель очень хорошо воспроизводит такой суммарный сигнал.

Большинство параметров приемников может быть задано с помощью простой системы меню. Выбор в основном осуществляется только с помощью ручек и кнопок. Так, например, можно предварительно задать три варианта селективности для каждого режима (включая цифровой). При этом для каждого из фильтров регулируется как ширина полосы пропускания (с приращением 100 Гц), так и крутизна скатов В дальнейшем нажатием кнопки можно циклически вызывать одну из трех предварительных установок для каждого приемника и каждого режима. При необходимости можно легко изменить положения нижней и верхней границ полосы пропускания любого фильтра с помощью сдвоенных ручек PASSBAND TUNING. В приемниках могут независимо регулироваться уровни NOISE BLANKING (подавление импульсных помех) и NOISE REDUCTION (шумопонижение). Весьма эффективен автоматический Notch-фильтр, способный осуществлять режекцию на трех частотах.

Ряд функций приемников устанавливается с помощью многофункциональных кнопок, которые в зависимости от режима индицируются в левой и нижней частях дисплея. В состав этих функций входят включение и выбор одного из двух коэффициентов усиления предусилителя, установка уровня аттенюатора, уменьшение шага перестройки частоты. Разумеется, в IC-7800 имеются обычные для трансиверов функции управления — RIT/XIT (±10 кГц), работа Сплитом, реверс боковой полосы и т.д. Наличие двух приемников значительно облегчает работу сплитом, позволяя одновременно слышать эфир на частотах приема и передачи.

При работе SSB многофункциональный дисплей значительно облегчает настройку тракта, позволяя одновременно видеть уровень компрессии и выходной мощности, т.е. оператор избавлен от обычной «слепой» установки уровней. Так как DSP используется не только при приеме, но и при передаче, имеется возможность установки ширины полосы пропускания речевого тракта передачи и его сдвиг в сторону высоких или низких частот. Кроме того, в состав трансивера входит цифровой магнитофон, позволяющий записывать и воспроизводить до 4 речевых сообщений.
Этот трансивер не комплектуется микрофоном. Пожалуй, это разумное решение, радиолюбитель, приобретший IC-7800, скорее всего предпочтет изготовленный на заказ настольный микрофон или микротелефонную гарнитуру.

Превосходным достоинством IC-7800 является возможность подключения карты флэш-памяти, в которую можно записать все сделанные оператором установки Это позволяет быстро сконфигурировать по своему вкусу любой экземпляр IC-7800. Этот аппарат уникален среди любительских трансиверов благодаря тому, что может самостоятельно не только декодировать, но и передавать сигналы RTTY и PSK31 Для настройки на сигнал PSK31 на дисплее отображаются спектрограммы «водопад» и круговой индикатор фазы (практически аналог индикаторов настройки, реализованных в программе PSK31SBW, которую предложил Peter Martinez, G3PLX). Включив шаг настройки 1 Гц, оператор должен довольно точно настроить приемник на принимаемый сигнал, следя за изображением на одной из спектрограмм. После достижения точной настройки, в окне дисплея начинает «проплывать» принимаемый текст. Шрифт, увы, маловат, поэтому желательно воспользоваться способностью IC-7800 посылать всю информацию с дисплея на внешний монитор.

Захват системы автоматической подстройки частоты (АПЧ) вполне достаточен для поддержания надежного приема в сложных условиях. Нажимая кнопку FILTER, можно скачкообразно сужать полосу пропускания тракта ПЧ вплоть до 50 Гц. Используя клавиатуру, можно легко заполнить буфер сообщений в то время, когда корреспондент работает на передачу По мере набора текст в окне скользит вверх и постепенно уходит из поля зрения Для передачи подготовленного сообщения необходимо нажать клавишу F12 на клавиатуре Еще одно нажатие F12 восстановит режим приема.

В IC-7800 обеспечена также возможность автоматической передачи текста (например, CQ) используя макросы. Работа RTTY в основном совпадает с операциями в режиме PSK31 RTTY-декодер хорошо работает при приеме слабых сигналов, но прием значительно улучшается при включении двухпикового фильтра, настроенного на частоты 2125 Гц и 2295 Гц. Интересно отметить, что в режимах RTTY и PSK принятый текст может быть сохранен в карте флэш-памяти. Однако как ни заманчиво работать RTTY и PSK31, используя встроенные функции IC-7800, большинство операторов предпочитает использовать для цифровых видов связи компьютер, подключенный к трансиверу Кроме обычных низкочастотных входов и выходов, IC-7800 имеет оптоволоконные порты S/P-DIF — совершенно уникальное решение для радиолюбительского применения Если использовать звуковую карту с аналогичными оптоволоконными входами и выходами, то, соединив их оптоволоконными кабелями с портами S/P-DIF на задней панели трансивера и запустив программу для цифровых видов связи (например, MixW), можно добиться значительного улучшения качества приема и передачи Дело в том, что при таком соединении абсолютно отсутствуют наводки, обусловленные различными контурами замыкания сигнальных токов.

Несомненно, этот трансивер понравится фанатам диапазона 6 м Аппарат превосходно справляется с двумя наибольшими проблемами этого диапазона — индустриальным шумом и многочисленными паразитными сигналами Кроме того, два приемника позволяют работать на любой частоте диапазона, непрерывно прослушивая международную вызывную частоту (50,110 МГц).
В заключение следует отметить, что даже после непродолжительной пробной эксплуатации эксперты единодушно сошлись во мнении, что IC-7800 действительно является лидером среди трансиверов. Фирме ICOM удалось создать превосходный аппарат с отличными характеристиками и широким спектром функциональных возможностей.
