Малогабаритная антенна диапазона 80 м

Без преувеличения можно сказать, что 80-метровый диапазон является одним из наиболее популярных. Однако многие земельные участки слишком малы для установки полноразмерной антенны на этот диапазон, с чем и столкнулся американский коротковолновик Joe Everhart, N2CX. Пытаясь выбрать оптимальный тип малогабаритной антенны, он проанализировал много вариантов. При этом не были забыты классические проволочные антенны, которые при длине более L/4 работают достаточно эффективно. К сожалению, такие антенны, запитанные с конца, нуждаются в хорошей системе заземления. Разумеется, качественное заземление не требуется в случае применения полуволновой антенны, но ее длина оказывается такой же, как у полноразмерного диполя, запитанного по центру.

Таким образом, Joe решил, что самой простой антенной с хорошими параметрами является горизонтальный диполь, возбуждаемый в центре. К сожалению, как уже указывалось, длина полуволнового диполя 80-метрового диапазона часто является препятствующим фактором при его установке. Тем не менее, длина может быть уменьшена примерно до L/4 без фатального ухудшения характеристик. А если приподнять центр диполя и приблизить к земле концы вибраторов, получим классическую конструкцию Inverted V, которая дополнительно сэкономит площадь при установке. Следовательно, можно рассматривать предложенную конструкцию как Inverted V 40-метрового диапазона, который используется на 80 м (см. рис. выше). Полотно антенны образовано двумя вибраторами по 10,36 м, симметрично снижающимися от точки запитки под углом 90° друг к другу. При монтаже нижние концы вибраторов должны располагаться на высоте не менее 2 м над землей, для чего высота подвеса центральной части должна быть не менее 9 м. Малая высота подвеса обуславливает эффективное излучение под большими углами, что идеально подходит для связей на расстояниях до 250 км. Самым главным преимуществом подобной конструкции является то обстоятельство, что ее проекция не превышает 15.5 м.

Как известно, достоинством полуволнового диполя, питаемого по центру, является хорошее согласование с 50 или 75-омным коаксиальным кабелем без применения специальных согласующих устройств. Описываемая антенна в диапазоне 80 м имеет длину L/4 и, следовательно, не является резонансной. Активная составляющая входного импеданса мала, а реактивная — велика. Это означает, что при сопряжении такой антенны с коаксиальным кабелем, КСВ окажется слишком высок, и уровень потерь будет значителен. Проблема решается просто — необходимо применить линию с малыми потерями и использовать антенный тюнер для ее согласования с 50-омной аппаратурой. В качестве антенного фидера был использован 300-омный телевизионный плоский ленточный кабель. Меньшие потери обеспечивает двухпроводная воздушная линия, но ее сложнее завести в помещение. Кроме того, может потребоваться подстройка длины фидера, чтобы попасть в диапазон перестройки антенного тюнера.

В оригинальной конструкции концевые и центральный изоляторы были изготовлены из обрезков стеклотекстолита толщиной 1,6 мм, а для полотна антенны использовался изолированный монтажный провод диаметром 0,8 мм. Провода малого диаметра успешно эксплуатировались на радиостанции N2CX в течение нескольких лет. Разумеется, значительно дольше прослужат более прочные монтажные провода диаметром 1,6…2,1 мм.

Проводники плоского телевизионного кабеля недостаточно прочны и обычно обрываются в точках подключения к антенному тюнеру, поэтому необходимую механическую прочность и простоту подключения линии к тюнеру обеспечивает переходник, изготовленный из фольгированного стеклотекстолита.

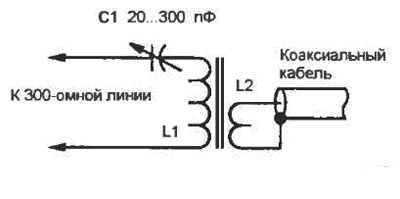

Схема тюнера очень проста, и представляет собой последовательную резонансную цепочку, обеспечивающую согласование с коаксиальным кабелем.

Настройка тюнера осуществляется с помощью конденсатора С1. Для QRP-варианта катушка индуктивности L1 содержит 50 витков, a L2 — 4 витка изолированного провода, намотанных на тороидальный сердечник из карбонильного железа Т68-2 (внешний диаметр — 17,5 мм, внутренний — 9,4 мм, высота — 4,8 мм, р=10). Можно использовать и катушку с воздушным сердечником, но при этом увеличатся габариты устройства.

Конструкция тюнера также очень проста. Для его изготовления применен фольгирован- ный стеклотекстолит. На припаянных к основанию боковых пластинах установлены пара клемм с одной стороны и коаксиальный разъем — с другой. Выводы L1 и С1, подключаемые к линии, не имеют соединения с общим проводом. Один конец вторичной обмотки L2 «заземлен» на плату основания и экран коаксиального разъема, а «горячий» конец этой обмотки припаян к центральному выводу коаксиального разъема Конденсатор переменной емкости может быть припаян (приклеен) к основанию или закреплен с помощью винтов, но обкладки конденсатора не должны соединяться с общим проводом.

Для настройки антенной системы с этим тюнером длина 300-омного фидера должна быть 13,7 м. При использовании другого тюнера, возможно, придется удлинить или укоротить фидер, чтобы попасть в диапазон перестройки тюнера. В связи с тем что настройка тюнера довольно «остра», желательно проверить работу устройства до подключения антенны. Эквивалентом антенны может служить зажатый между клеммами 10-ом резистор. Изменяя емкость кондесатора С1 и число витков L2, добиваются КСВ не хуже 1,5. Настройка тюнера при работе с антенной также будет «острой», поэтому вполне удовлетворительным будет значение КСВ около 2 в полосе частот около 40 кГц.

Несмотря на то что описываемая антенна была разработана для диапазона 80 м, она может использоваться и в качестве многодиапазонной. Однако простейший тюнер придется заменить на более сложный.

Joe Everhart, N2CX. —     QST, 2001, 4
