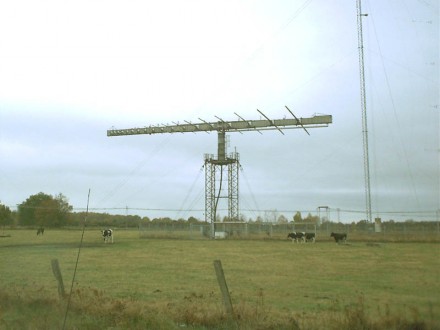

КВ антенна Yagi (Яги) из удилищ

Применение стеклопластика для изготовления коллинеарных УКВ-антенн и распорок «квадратов» — явление обычное. Часто для этих целей используют рыболовные удилища, которые в конце сезона стоят не так уж дорого по сравнению с дюралевыми трубами (цветной металл!). Кроме того, удилища имеют хороший «строй» с точки зрения механики изгиба, так как, помимо телескопичности, есть еще и небольшая конусность. Я предлагаю (может быть, моя идея и не оригинальна) использовать их в качестве несущих элементов для КВ-антенн типа Yagi.

Внутри этих стеклопластиковых трубок следует поместить дюралевую (медную) проволоку, являющуюся, собственно, плечом вибратора, директора или рефлектора. Поскольку проводящий элемент получается тонким, его необходимая длина будет близка к расчетной. К тому же, значительно уменьшится влияние бума и необходимость введения поправок на его влияние, так как элементы оказываются изолированными. Последнее обстоятельство позволяет с меньшими проблемами реализовывать и антенны типа LOG-YAGI, где необходимо изолировать элементы от бума. Элементы антенны оказываются защищены от атмосферного воздействия. Настройка антенны может осуществляться с помощью обыкновенных бокорезов простым откусыванием проволоки.
Для уменьшения влияния на параметры антенны диэлектрика (стеклопластика) и устранения механического дребезжания, вибраторы в нескольких местах фиксируются внутри трубок поролоновыми «шайбами» (кусочками поролона) — как в коллинеарных антеннах. Антенна получается легкой и прочной и не нуждается в дополнительных растяжках со стороны бума, которые, как правило, необходимо разбивать изоляторами (гнется, но не ломается). Становится более простой реализация антенны типа Yagi на 40- и даже 80-метровый диапазон (существуют длинные удилища!). Разумеется, в промышленных условиях конструкция трубок может быть специально разработана.
